完成すると見えなくなる「家の中身」

こんにちは！設計部の河野です。

「どの会社も“高断熱・高気密”で、違いがわからない」。

家づくりのご相談で、よく聞くお悩みです。

家の性能を決める部分は、完成すると壁や床の向こうに隠れてしまいます。

今回は、北信で建築中の住まいの骨組みの写真で、その中身をご紹介します。

■断熱・気密

断熱の施工は、断熱パネルと「すき間の処理」が要です

柱の間に、工場製の断熱パネル（SWパネル）をすき間なくはめ込んでいます。

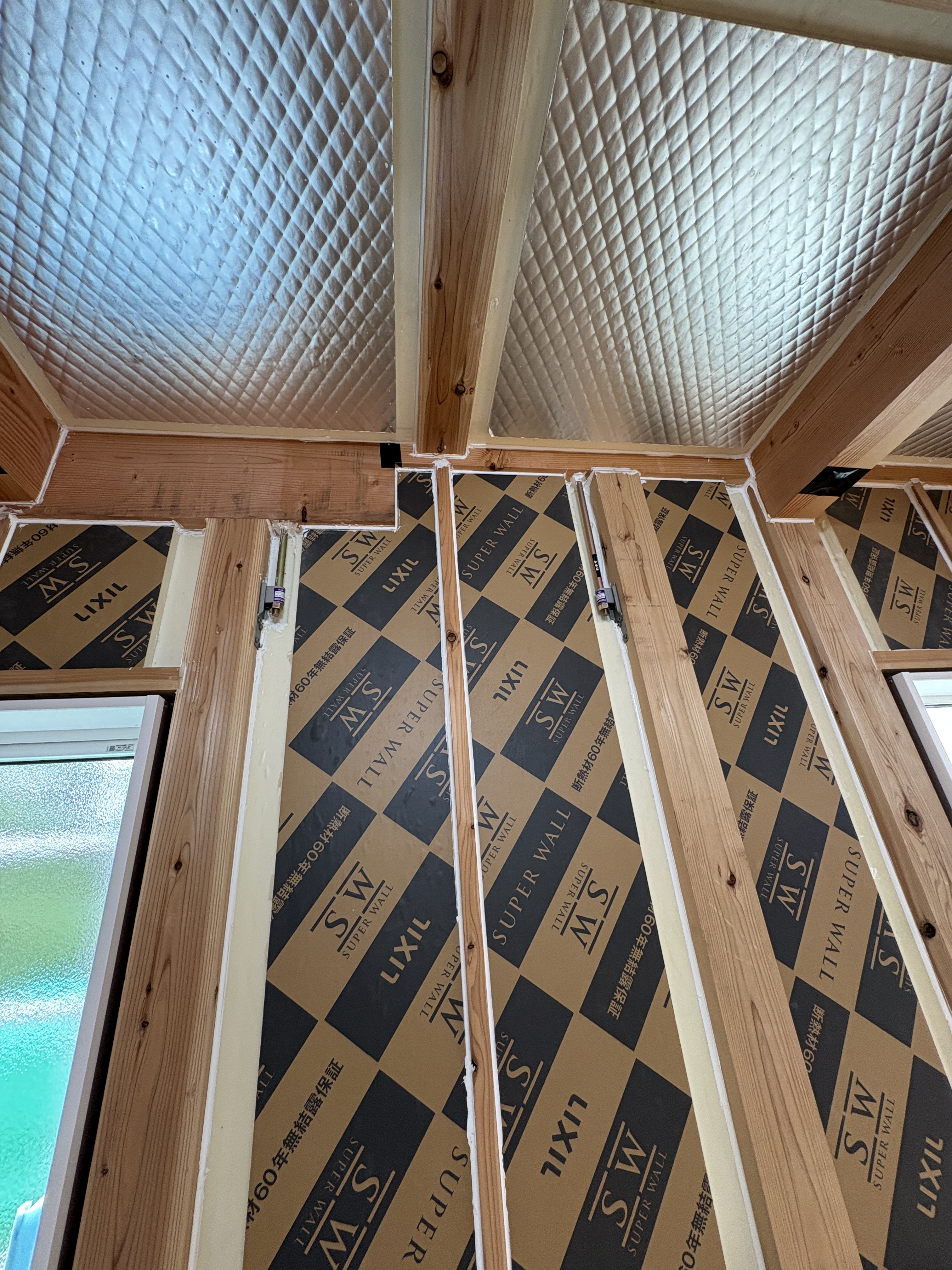

【写真：壁一面のSWパネル。「断熱材60年無結露保証」の印字】

壁の中の結露（壁内結露）は、断熱性能の低下や柱・土台の傷みにつながります。

当社が使用する断熱材には「断熱材60年無結露保証（SW工法）」の長期保証が付きます

ただ、断熱材以上に大切なのが「つなぎ目」です。

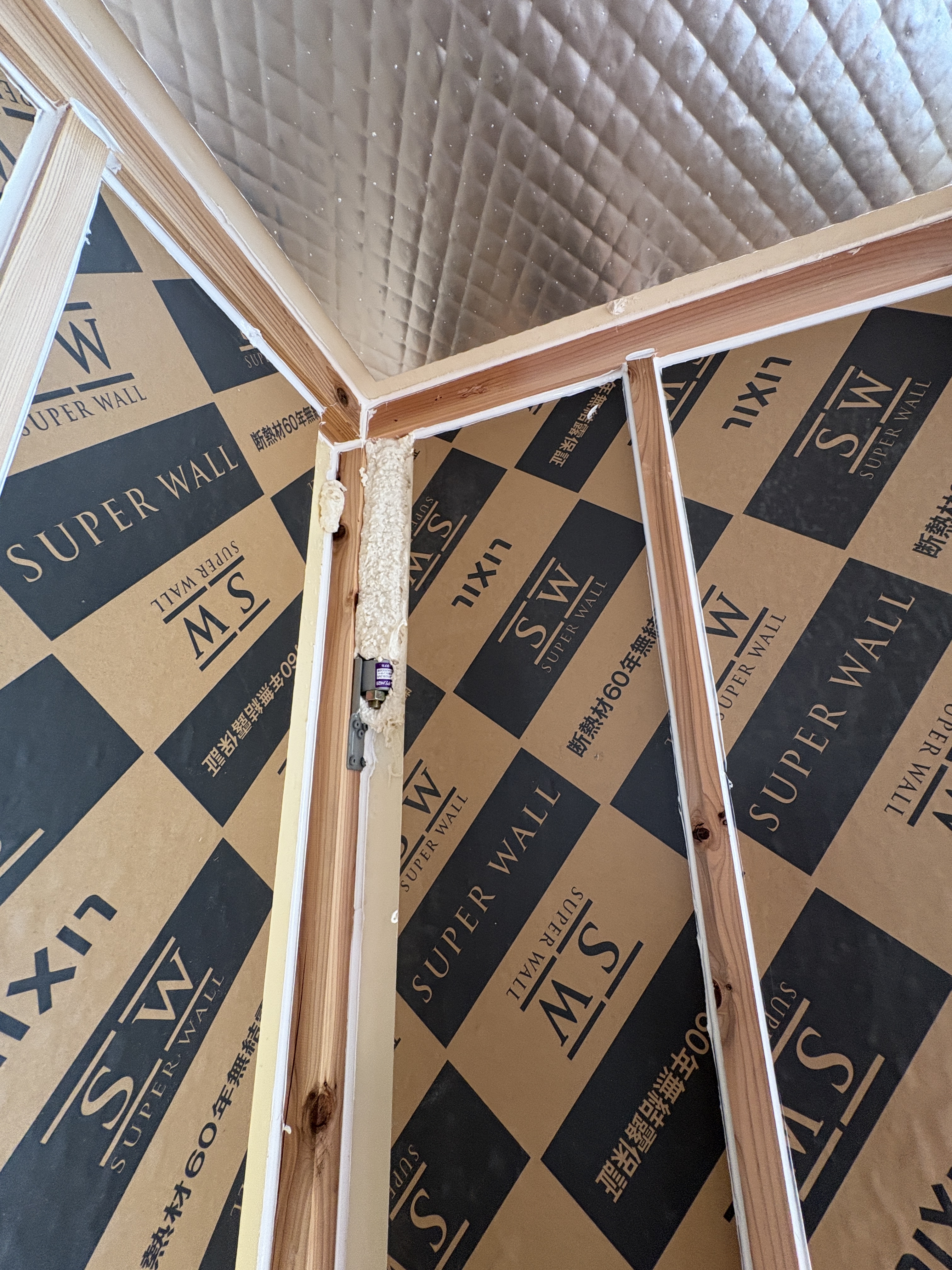

【写真：天井と壁の取り合い。白いシーリングと黒い気密テープ】

パネルと柱のすき間はシーリング材で、梁の角など複雑な部分は気密テープでふさいでいます。

天井にもパネルを入れ、壁と天井の断熱をとぎれさせません。

すき間の量は「C値」（小さいほど高気密）で測ります。

当社のお住まいの平均C値は0.18㎠/㎡。この家も完成前に測定します。

■空調

空調のダクトは、断熱の内側の天井と壁の中を通っています

完成後に見えるのは、各部屋の吹出口だけ。ダクトはすべて断熱の内側に収めています。

この写真はLIXILの全館空調「エコエアFine」です。

断熱等級6以上の高断熱住宅向けで、冷房4.0kW／暖房4.5kWの1機種のみ。

先ほどの断熱・気密があるからこそ、小さな機械1台で家全体をまかなえます。

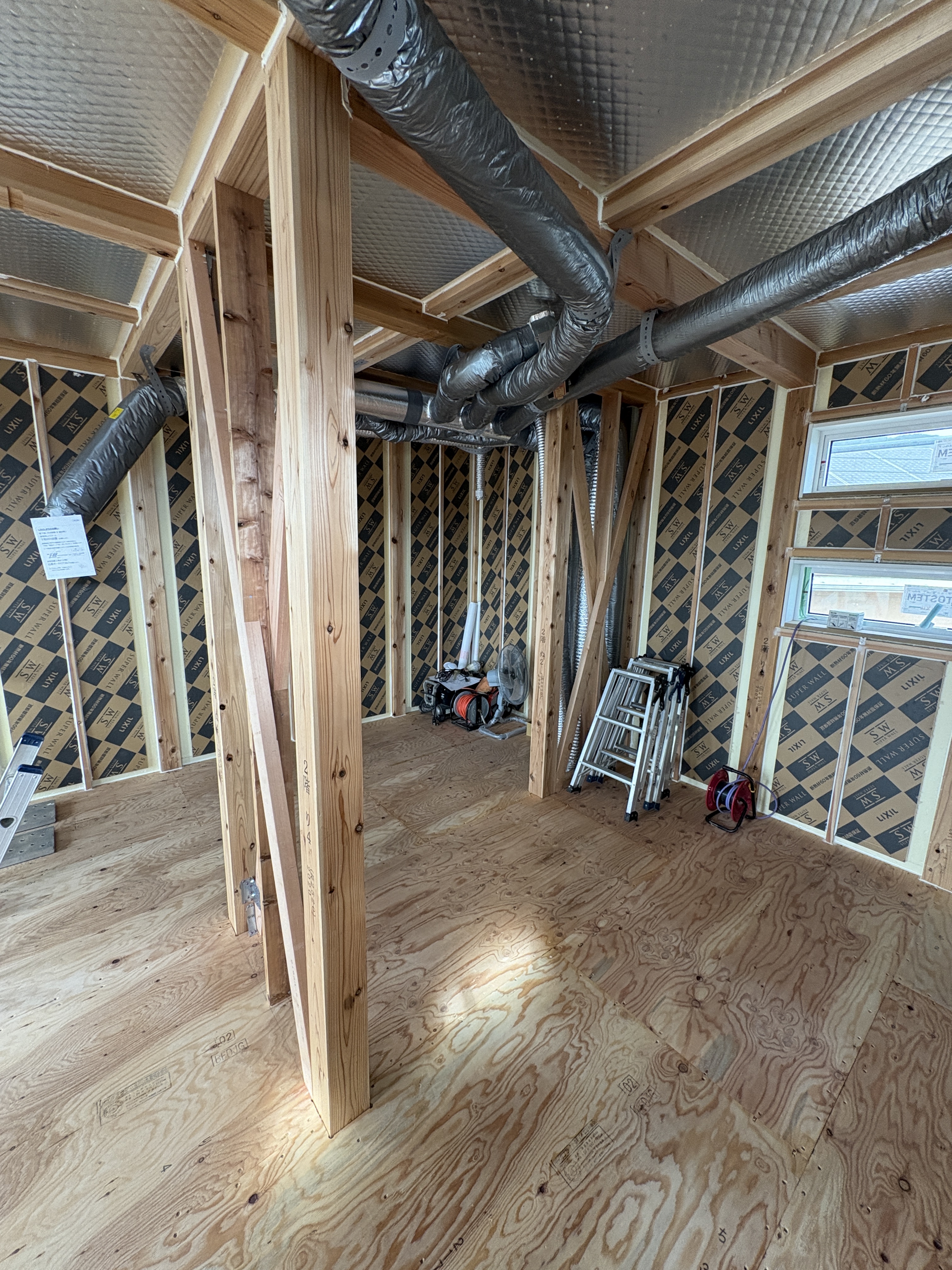

【写真：2階天井。分岐部から各部屋へ伸びるダクト】

部屋ごとに分岐：必要な風量に合わせ、本数と経路を図面段階で決めています。

保温材を巻く：夏の冷気によるダクト表面の結露を防ぎます。

断熱の内側を通す：運ぶ途中で熱が逃げないようにしています。

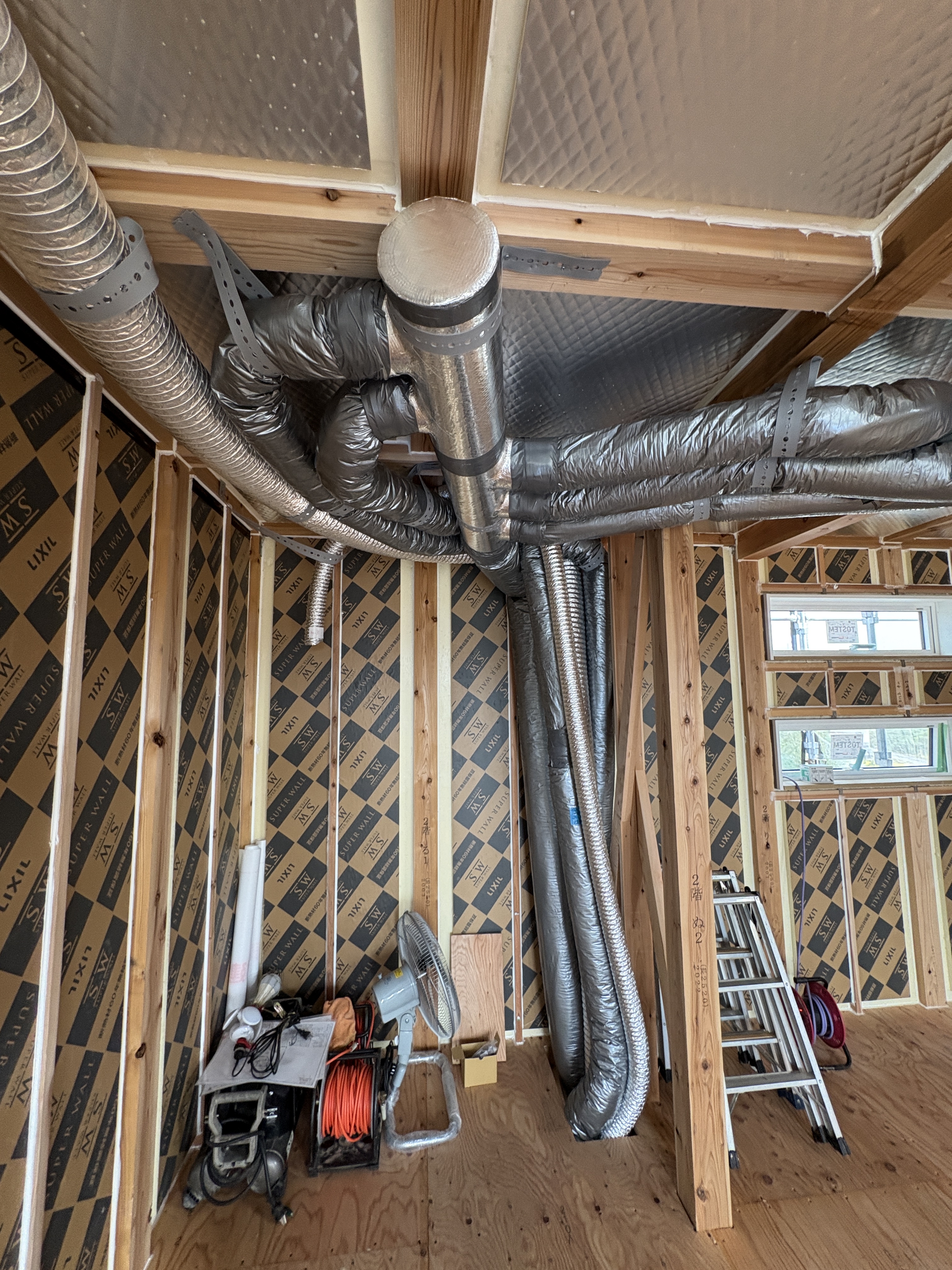

【写真：壁の中を縦に下りるダクト】

ダクトの通り道は、間取りの段階で確保しないと無理な曲げや遠回りが生じます。全館空調の良し悪しは、設計の段階でほぼ決まります。

基礎断熱の床下は、「家の内側」になっています。

床下を外気にさらさず、基礎ごと断熱材で囲む方法です。

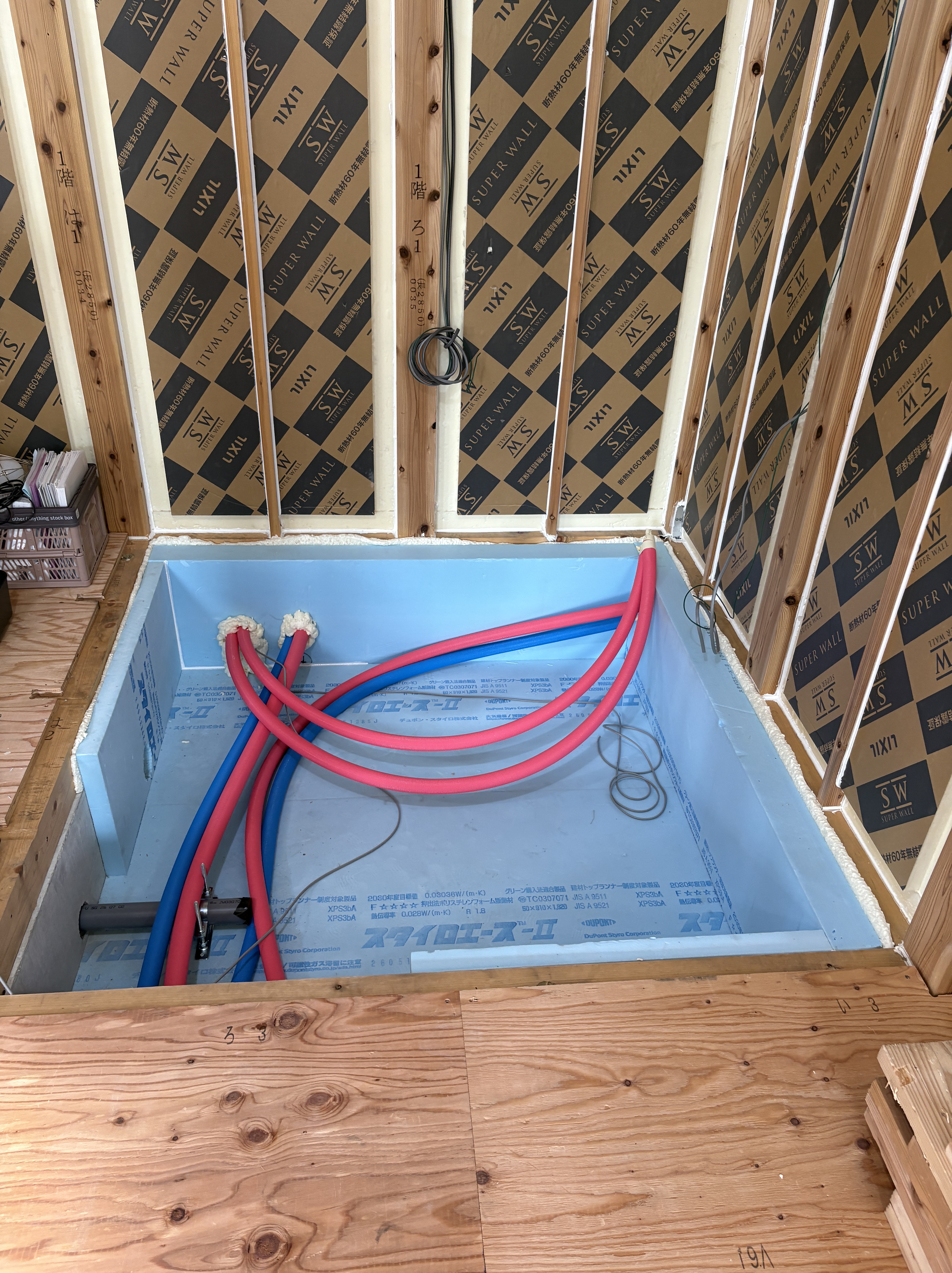

【写真：床を張る前の床下。水色の断熱材と赤・青の配管】

床下が室内に近い温度に保たれるため、氷点下が続く北信でも水道管が凍りにくくなります。1階の床も冷えにくく、全館空調とも相性の良い方法です。

配管が基礎を貫通する穴や、基礎と土台のすき間は、発泡ウレタンでふさいでいます。冷気や虫の入口をつくらないための処理です。

基礎断熱ではシロアリ対策もあわせて計画します。

■窓と吹抜計画

吹抜と大きな窓は、冬の日差しを家の奥まで届けます

断熱・気密がしっかりした家なら、吹抜は寒さの原因ではなく「日射の通り道」になります。

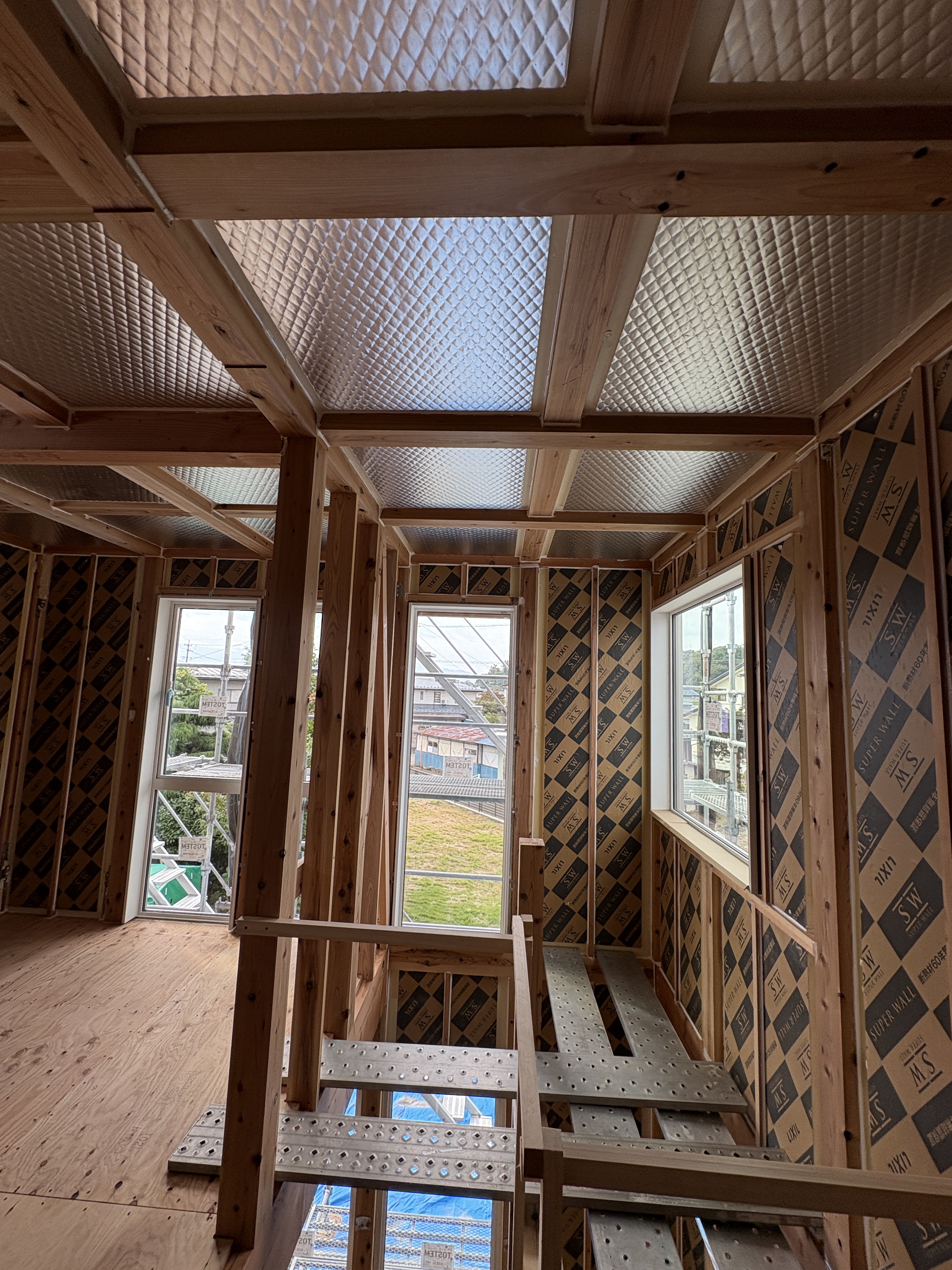

【写真：1階・2階に縦に並ぶ大きな窓】

【写真：2階から見た吹抜】

この家では、1階と2階の窓を縦にそろえて吹抜を設けました。冬の低い日差しが、2階の窓から吹抜を通って1階まで届きます。夏の高い日差しは、軒や庇でさえぎります。

全館空調と組み合わせることで、1階と2階の温度差も小さく抑えられます。

断熱パネルと柱のすき間が、ふさがれているか

ダクトが無理に曲がらず、断熱の内側を通っているか

配管が外壁や基礎を貫通する部分が、処理されているか

床下の断熱材が、すき間なく続いているか

大きな窓の上に、夏の日よけが計画されているか

断熱、ダクト、床下、窓。毎日の暖かさや光熱費、家の寿命を左右するのは、

完成後には見えないこれらの部分です。

松村デザイン建築事務所では、

北信エリア（中野市・飯山市・山ノ内町・小布施町・須坂市・長野市ほか）と新潟県妙高市で、随時ご覧いただける構造見学会を開いています。

図面ではわからない「家の中身」を、よろしければ現地でご覧ください。

次回は11月に開催予定しています。

楽しみにしてください。
